ASAM, ISOスタンダード対応
ODX / OTX対応　ECU診断ツールセット

リペアショップやロードテストでの診断・フラッシュプログラムに最適なツール TDX

TDX
　 画像はクリックで拡大表示されます

Softing社のTDXは、ＯＥＭとコンポーネントメーカの両者に最適なユニバーサルなツールです。
リペアショップで必要とされるトラブルシューティングや修理のための診断機能を完全にサポートします。

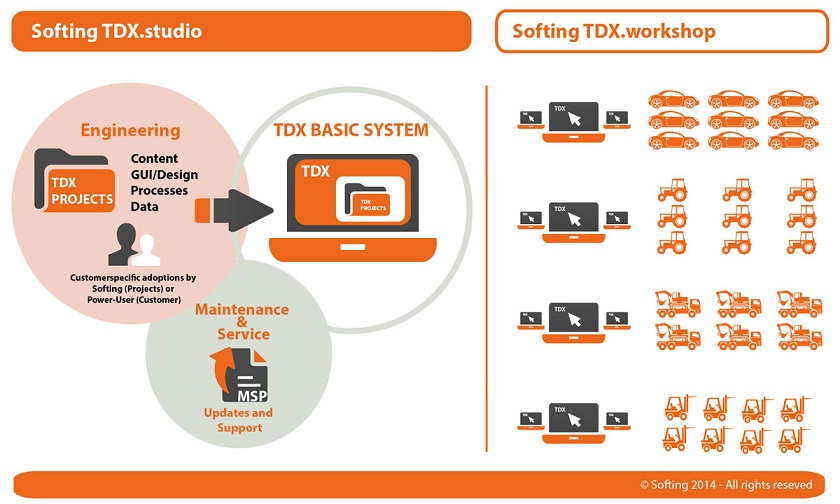

Softing TDXには2種類があり、
TDX.studio TDX.studioはオーサリングシステムとして各データを作成するバージョン、
TDX.workshopTDX.workshopはTDX studioで設計された内容をフィールドで使用するランタイムバージョンになります。

　

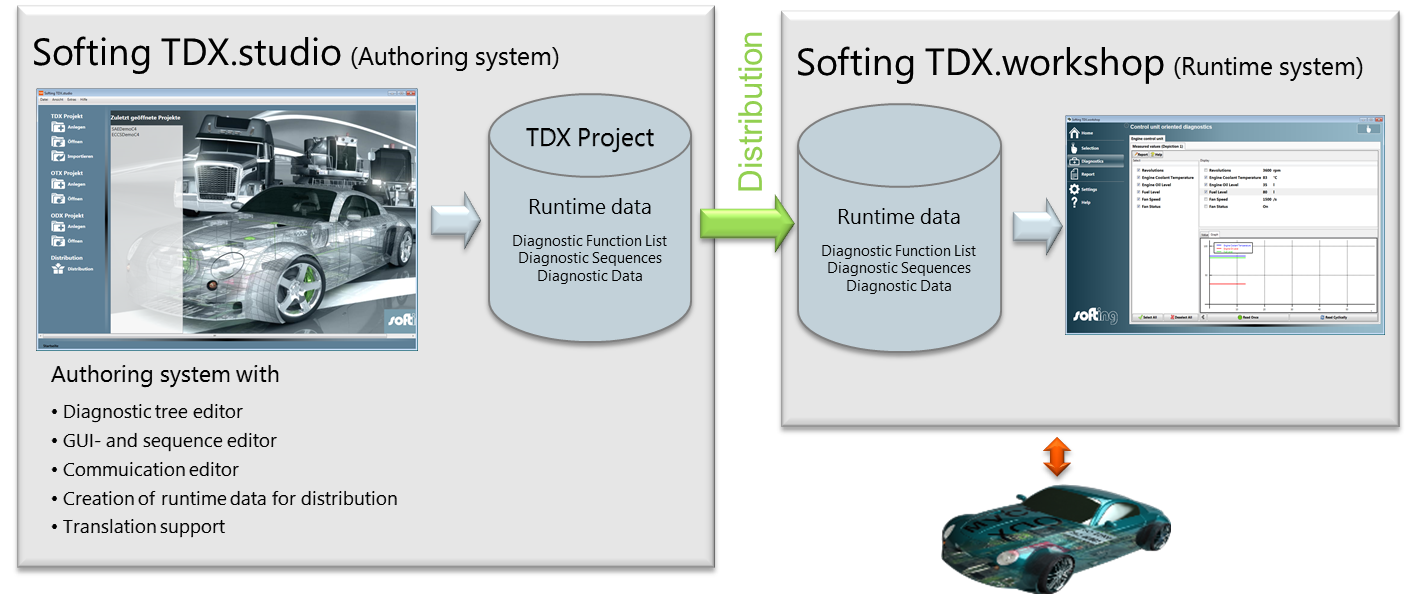

TDX_Overveiw
　画像はクリックで拡大表示されます

標準規格(スタンダード)の対応

診断シーケンスはOTXをベースに、ECU通信とデータ解釈はODXベースです。
ECU診断に既にOTX と ODXをご使用の場合、ＴＤＸでもそのまま転用することができます。

対応するアプリケーションエリア

  • 各ＯＥＭのサービス・リペアショップ
  • システムメーカ(retrofit market)のサービス・リペアショップ
  • サービスエンジニアの携帯診断システムとして
  • R&D部門のロードテスト
  • 車両テスト用の診断シーケンスの作成

メリット

  • ラップトップやタブレットで実現できるスリムな診断ソリューション
  • ECUの現象ベースの柔軟な診断メソッド
  • 診断機能のフルサポート
  • 包括的なリポート機能
  • 各仕様に合わせたアダプテーションが可能(言語、インターフェイスなど)
  • インターナショナルな規格に対応(OTX, OTDX, UDS など)
ベースシステム D-Server (DTS8-Monacoと同じベースシステム)


診断機能		 例：Identification
　　Onboard diagnostics
　　Fault memory operations
　　Measure values
　　Flash programming
　　Variant coding
　　Guided functions, guided fault diagnosis


対応規格 		ISO 13209 (OTX) - Open Test Sequence Exchange,
ISO 22901-1/ASAM MCD-2D, ODX V2.2.0 - Open Diagnostic Data Exchange,
ISO 22900-3/ASAM MCD-3D Application Programming Interface V3.0.0,
ISO 22900-2 (D-PDU API) via CAN, K-line and Ethernet (DoIP Collection / Entity / Group / Vehicle),
ISO 14229 (UDS)
ハードウェア
インターフェイス
(VCI)		 Softing社　EDICシリーズ、HSシリーズ
その他の実績VCIは DTS8 System Overviewデータシート参照

使用環境		 PC, notebook, tablet --- 2 GHz プロセッサと 2 GB RAM
スクリーン解像度 --- 1280x1024 推奨
対応OS --- Windows 7 SP 1 (32 and 64 bit)
