MediaGateway 100Base-T1（12ポート）、ギガビット・イーサネット（4ポート）搭載のイーサネット・スイッチ

メディア・ゲートウェイ

車載イーサネット100Base-T1（BroadR-Reach®）に対応した車載ネットワークのテストおよび開発用のネットワークスイッチです。
12ポートの100Base-T1、 3ポートの1000Base-T（RJ45） を自由にルーティング可能です。
フィルタリング、ルーティング、ミラーリング、フォワーディングなどの機能の他ダブルVLANに対応していますので、通常の通信を維持しながらECU間のトラフィックのモニタリング、解析、シミュレーションが可能です。またCANインタフェース（オプション）にも対応可能です。

TE-1100接続図

仕様

  • 100Base-T1　12ポート
  • ギガビット・イーサネット　3ポート
  • SFP ギガビット・イーサネット　1ポート
  • ウェブサーバー　コンフィグレーション: Master/Slave、HalfOut/FullOut、フォワーディング、ミラーリング、VLANタグなど
  • 電源: 12 VDC（8～16 VDC）
  • 消費電力: 8 Watt
  • サイズ: 195 x 143 x 33 mm

オーダー情報

製品番号： TE-1100 MediaGateway
関連製品： KS-1100 Cable Set

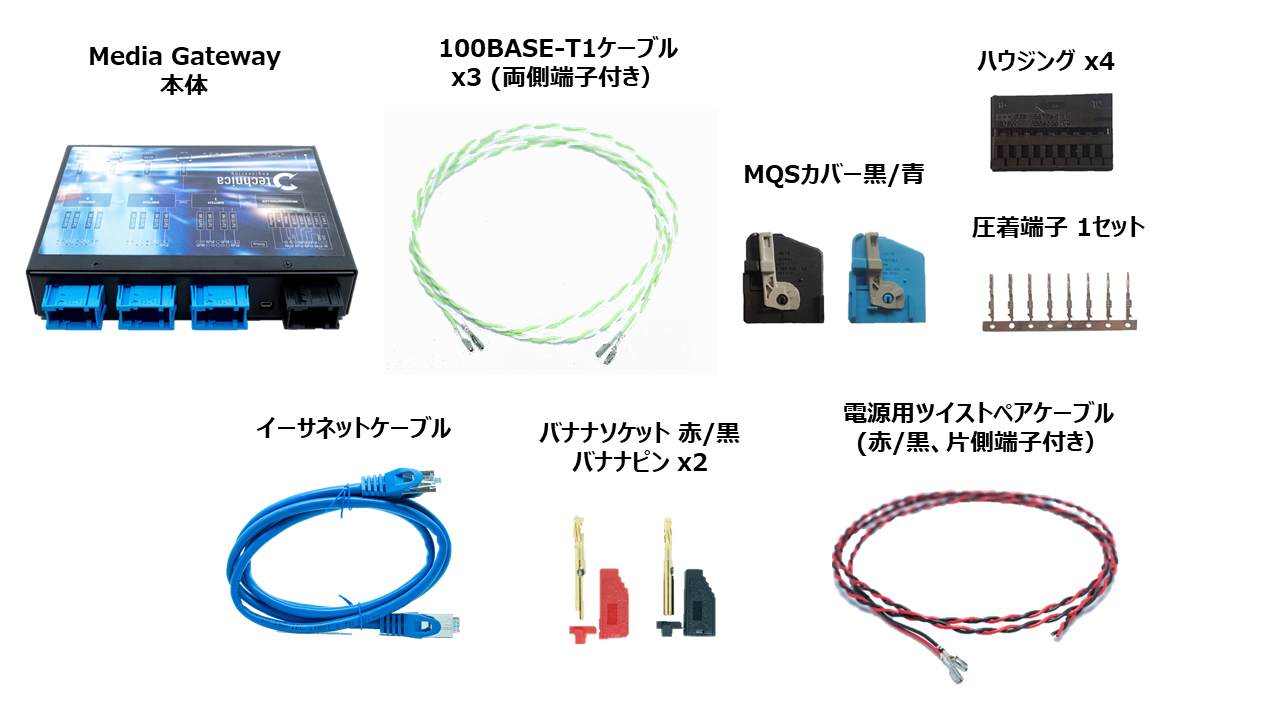

納品 (Delivery Scope)

  • MediaGateway本体
  • MQS カバープラグ(黒x1, 青x3)
  • MQS ソケットx4
  • 圧着端子
  • 100BaseT1 用ツイスト ペア ケーブル x3
  • 電源用ツイスト ペア ケーブル(赤/黒)
  • バナナソケット 赤/黒
  • バナナピン x2
  • イーサネットケーブル
