1000Base-T1 MediaConverter H-MTD TC10 100Base-T1と100Base-TX、および1000Base-T1と1000Base-Tのメディア・コンバータ（H-MTD コネクタ搭載）

100／1000Base-T1 メディア・コンバータ H-MTD TC10

100/1000BASE-T1車載イーサネット対応の車載ECUと標準イーサネット・インターフェイス（テストPCなど）間のダイレクトなポイント・ツー・ポイント変換を確立します。この変換では、パケットの保存や変更は行われず、信頼性を備えた物理層で行われます。

この製品は、オープンアライアンスTC10仕様に従ってウェイクアップ・オーバー・イーサネットをサポートする88Q2221x車載イーサネットPHYを使用しています。待ち時間やパケットロスがなく、テスト要件に対してコスト効率が高く迅速で管理しやすいソリューションを提供します。TC10に準拠されるウェイクアップ・オーバー・イーサネットは、車両ネットワーク内のECUの起動とシャットダウンのトリガーに使用されます。また、ドライバーによる自動車の始動時にセントラルECUの最初の起動/ウェイクアップに使用されます。

TE-1406

仕様

  • 4 × DIP スイッチ (設定のため）
  • 5 × Status LEDs
  • 1 × 標準イーサネットポート(100/1000BASE-T) ---テストPCとの接続のため
  • 1 × H-MTD ポート(100/1000BASE-T1 車載イーサネット）
  • 1 × MQS コネクタ

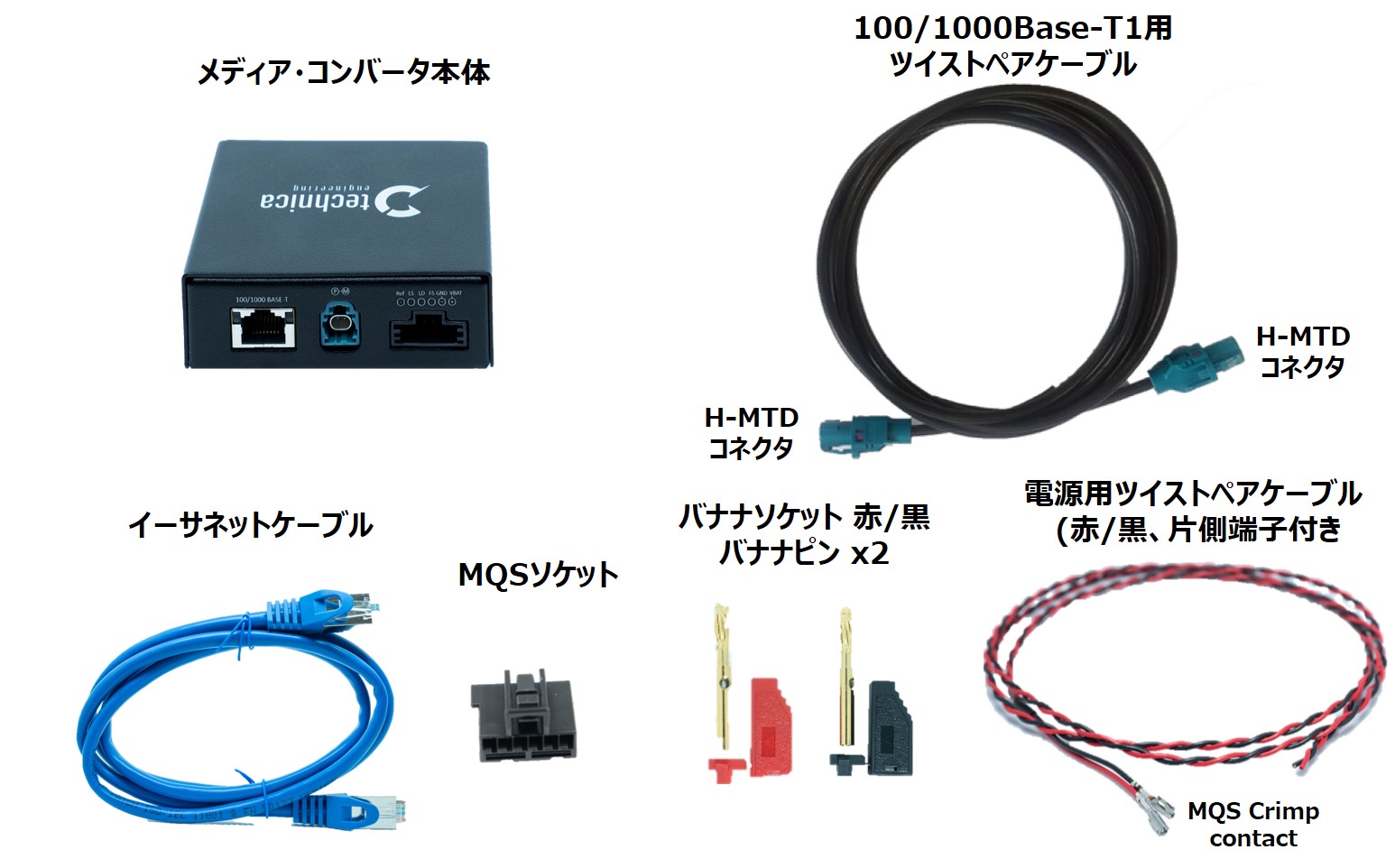

  • ケーブルセット: Tyco MQS socket
  • 1 × H-MTD 接続ケーブル
  • 電源ケーブル
  • 標準イーサネット ケーブル
  • 12 ～ 24 volt DC
  • 対応温度範囲: -40°C～+ 85°C
  • サイズ: 89 x 72 x 28 mm

機能

  • TC10ウェイクアップは、ドライバによって起動されるMediaConverterコンソールの簡単なコマンドを使用して設定
  • Wake-up/Sleep 機能
  • 100/1000BASE-T1車載イーサネットと100BASE-TX/1000BASE-T標準イーサネット間変換
  • スレーブモードとリンクダウン(入力)を強制し、専用のMQSコネクタを介してリンクステータス(出力)を提供
  • マイクロUSB接続によるデバッグが可能
  • DIPスイッチによる設定:
    • DIP switch 1: Master/Slave
    • DIP switch 2: 100/1000 Mbps
    • DIP switch 3: IEEE-/Legacy-mode
    • DIP switch 4: Frame Generator

オーダー情報

製品番号：TE-1406 (100/1000BASE-T1 MediaConverter H-MTD TC10)
関連製品：KS-1403 Cable Set
