Capture Module SERDES GMSL2/3 GMSL 2/3対応 SerDesキャプチャモジュール

SerDes対応 キャプチャモジュール

CM SerDesは、GMSL 2/3テクノロジー用のロギングデバイスです。最新のカメラシステム（センサーおよび/またはECU）の通信データをロギングするために必要なSerDes通信のキャプチャとタイムスタンプを実現するデバイスです。

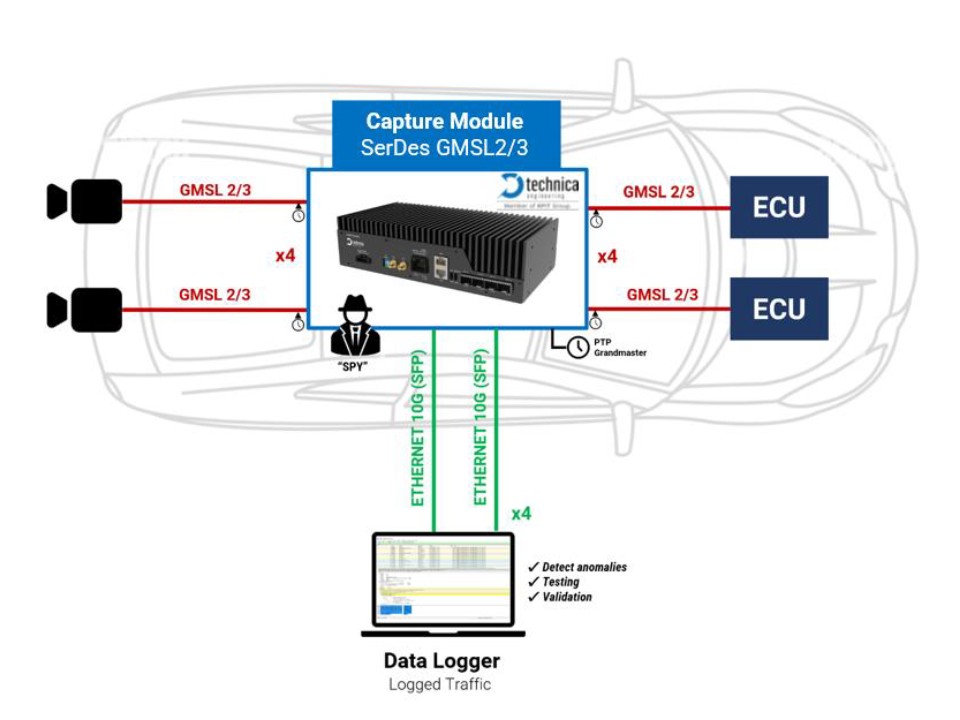

ネットワーク自体に影響を与えることなく、最大4x GMSL2/3センサーデータストリームポイントツーポイント接続をキャプチャすることができます。センサーデータ（GMSLフォワードリンク）は、センサーからECUへ転送され、同時にデータをキャプチャし、PLP/TECMPプロトコルを使用してイーサネットフレームでパケット化されてロギングポートに送信されます。また、GMSLリバースリンクを使用して送信される制御データ（I2CおよびGPIO）は、CMでキャプチャされている間、センサーとECUの間で転送されます。

SerDes対応 Caputer Module
ユースケース

仕様

  • 最大4チャネル GMSL2/3データのログが可能 (8 ポート: 受信トラフィックx 4, 送信トラフィックx4)
  • GMSL2/3の入出力トラフィックライン x 2（MATE-AX Quad Fakraコネクタ ）
  • キャプチャしたログデータをPCに送信するためのSFP+ポート x 4
  • 1000BASE-T Ethernet(RJ-45) 2ポート --- コンフィグレーションとタイムシンク
  • Network Time Sychronization（802.1AS）-複数のCapture Moduleを同期可能
  • PLP、TECMPプロトコル対応
  • Webサーバーを介して簡単にコンフィグレーション
  • サイズ： 240 x 131 x 65 mm

オーダー情報

製品番号： TE-1190 (CM SERDES GMSL2/3 ) EARLY ACCESS PRODUCT 　
関連製品： KS-1190 (CM SerDes GMSL 2/3 cableset)
